ACQ大缸徑系列氣缸
點擊數：349
pdf文件下載：點擊下載
詳細描述
- 產品特性
- 產品規格
- 安裝與使用

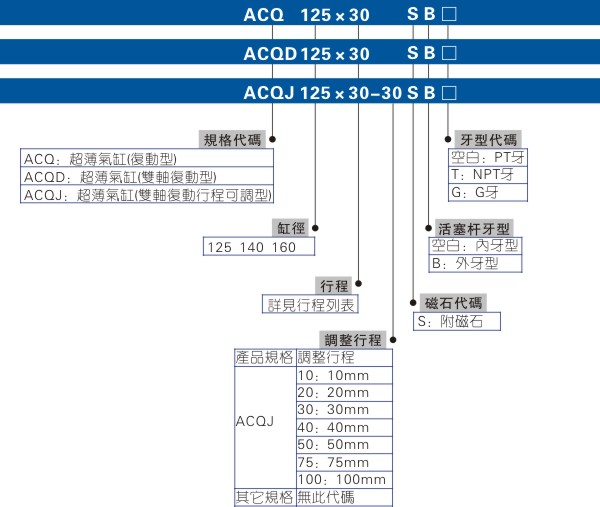

- 訂購碼

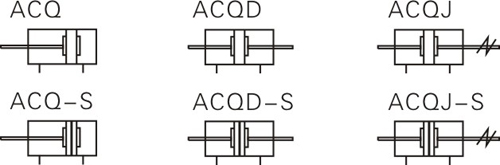

- 功能符號
1、執行JIS標準；
2、缸體與前、后蓋采用C形扣環固定，緊湊可靠；
3、缸體內徑精加工后再作硬質氧化處理，耐磨、耐久性好；
4、活塞密封采用異形雙向密封結構，尺寸緊湊，有儲油功能；
5、緊湊型結構，能有效節省安裝空間；
6、缸體周邊帶有磁感應開關槽，安裝感應開關方便。

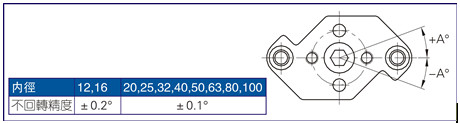

1、TACQ系列氣缸帶雙導桿，具有止回轉功能，使用時務必將氣缸固定板不回轉精度控制在允許范圍內;

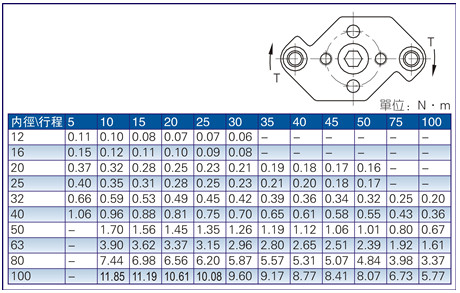

2、請嚴格遵守氣缸固定板回轉力矩的限制要求，超出限制范圍的使用會造成氣缸的損壞或使用壽命的縮短;

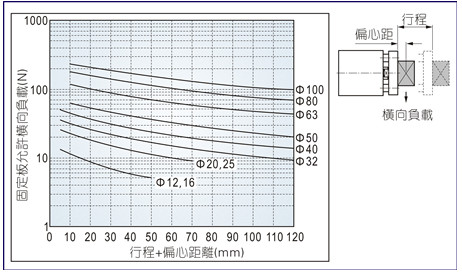

3、請嚴格遵守氣缸固定板上橫向負載的限制范圍，超出限制范圍的使用會造成氣缸的損壞或使用壽命的縮短;

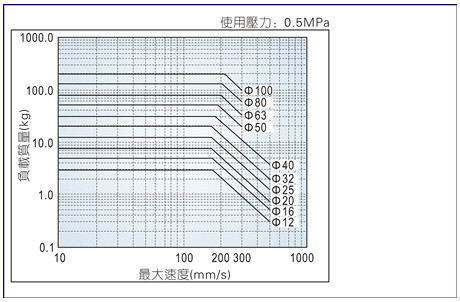

4、請嚴格遵守負載質量、最大速度的限制范圍，超出限制范圍的使用會導致過度沖擊造成氣缸損壞或壽命的縮短;
5、安裝時請注意以下事項：
??????5.1、請勿將手放入固定板與缸體之間的間隙，否則當活塞桿縮回時極有可能對人體造成傷害；

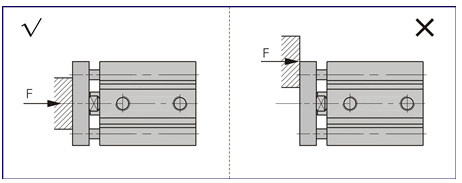

??????5.2、作用在固定板上的外力盡可能與活塞桿保持同心，以免產生額外力矩而對氣缸造成損壞；
??????5.3、冶具安裝于固定板上時，務必在氣缸處于縮回狀態下進行，且安裝力矩不要施加在導桿上；
??????5.4、安裝與使用時避免對活塞桿、導桿等運動部位損傷，否則會導致密封件受損而導致漏氣以及動作不良等情況的產生。
