EAV系列標準氣控閥
、200、300、400系列底座集成排氣節流功能，無需外接節流閥；8、雙頭氣控采用外部獨立先導氣控制，其工作壓力可以為零或真空。
點擊數：426
pdf文件下載：點擊下載
詳細描述
- 產品特性

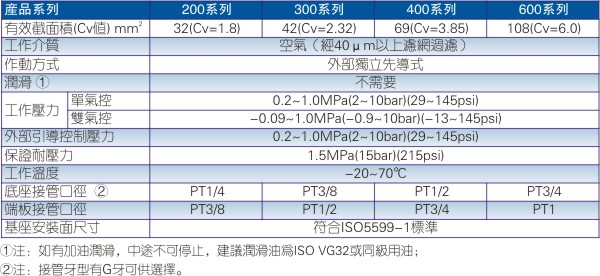

- 產品規格
- 安裝與使用

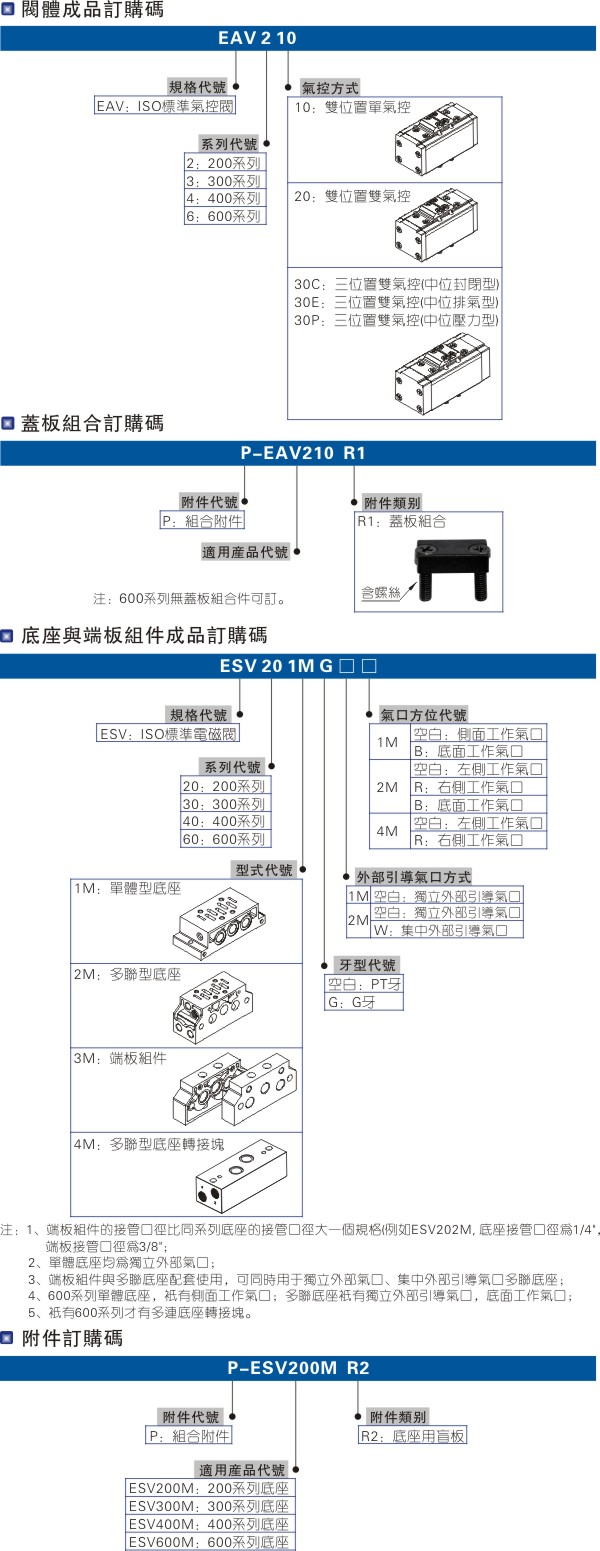

- 訂購碼

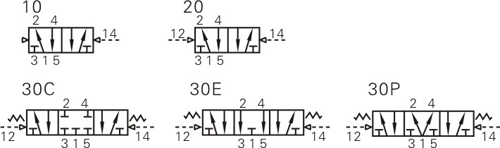

- 功能符號
1、外觀簡潔、結構緊湊；
2、連接面安裝尺寸符合 ISO 5599-1 國際標準；
3、產品采用專用密封件，流量大，壽命長；
4、采用外部獨立先導氣控制，用于無電場合；
5、閥體需配底座安裝，底座與ESV電磁閥共用，有單體和多聯兩種形式，多聯底座可方便組合成任意連數；
6、底座有多種接氣和安裝方式，方便使用；
7、200、300、400系列底座集成排氣節流功能，無需外接節流閥；
8、雙頭氣控采用外部獨立先導氣控制，其工作壓力可以為零或真空。
1、ESV電磁閥轉換為EAV氣控閥的方法；
1.1、ESV電磁閥（600系列除外）轉換為EAV氣控閥時，先要訂購蓋板組合 (訂購碼：P-EAV210-R1)，然后將ESV電磁閥的線圈組合及引導本體部分用蓋板組合換掉。不同的先導異型O令的安裝方法，又會導致不同的EAV氣控閥類型，具體如下：

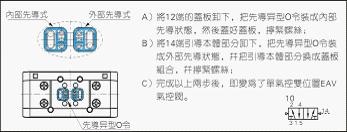

1.2、單電控雙位置ESV電磁閥轉化為單氣控雙位置EAV氣控閥：

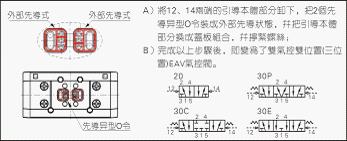

1.3、雙電控雙位置(三位置)ESV電磁閥轉化為雙氣控雙位置(三位置)EAV氣控閥：
2、多聯底座外部先導方式的分類和選擇：；
2.1、外部先導方式按供氣方位的不同可分為：獨立先導和集中先導；
2.2、選擇獨立先導時，氣管接頭接獨立先導氣口，選擇集中先導時，氣管接頭接集中先導氣口；
2.3、多聯底座安裝時，聯在一起的底座的先導方式必須相同，如：全是集中先導或全是獨立先導。
??? *注：底座上不同先導型式均只對應閥體外部先導；閥體采用內部先導時，底座上的先導氣口不起作用。
3、多聯底座氣口方位及對應編號
