CPV15M系列配套用底座（NPT牙）
點擊數：411
pdf文件下載：點擊下載
詳細描述
- 產品特性

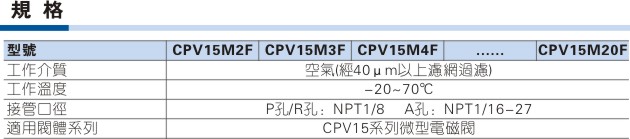

- 產品規格
- 安裝與使用

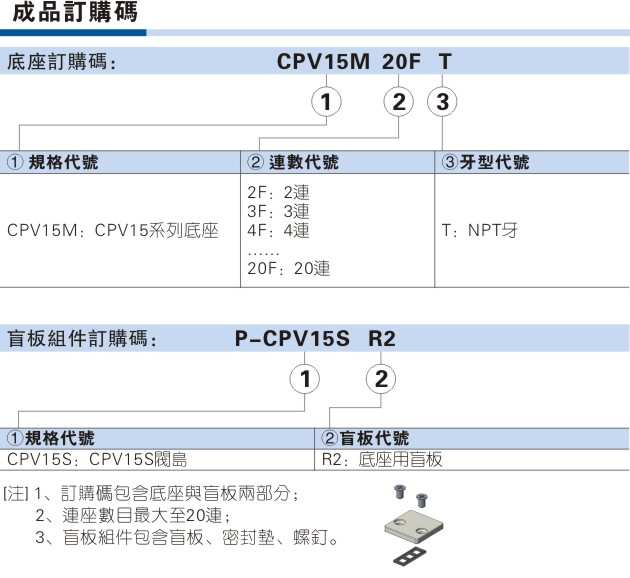

- 訂購碼
- 功能符號
1、使用電磁閥集成閥組，可節省空間，并減少需添購配件之?dāng)?shù)量。
2、統一進、排氣，統一布線，出現故障時便於查找。
3、組合靈活、擴充性強，可對所連接的電磁閥數目進行任意組合或擴充。附有盲板選配。
1、微型電磁閥(盲板)與底座的固定

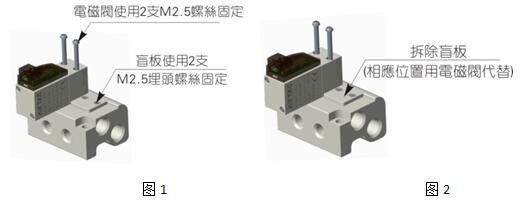

電磁閥與底座通過2支M2.5螺絲按下圖固定（如圖1）
盲板與底座通過2支M2.5埋頭螺絲按下圖固定（如圖1）
2、微型電磁閥的擴充
擰下盲板，在相應位置換上電磁閥，再按電磁閥與底座的固定方法固定完成擴充（如圖2）
3、A口接管的配套

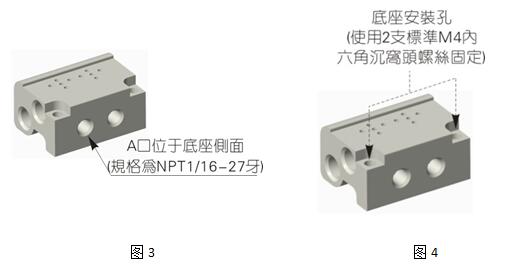

A口位于底座側面，接口規格為NPT1/16-27牙（如圖3）
4、底座的固定
底座兩端自帶兩個安裝通孔，使用2支M4內六角沉頭螺絲按下圖固定即可（如圖4）
??
